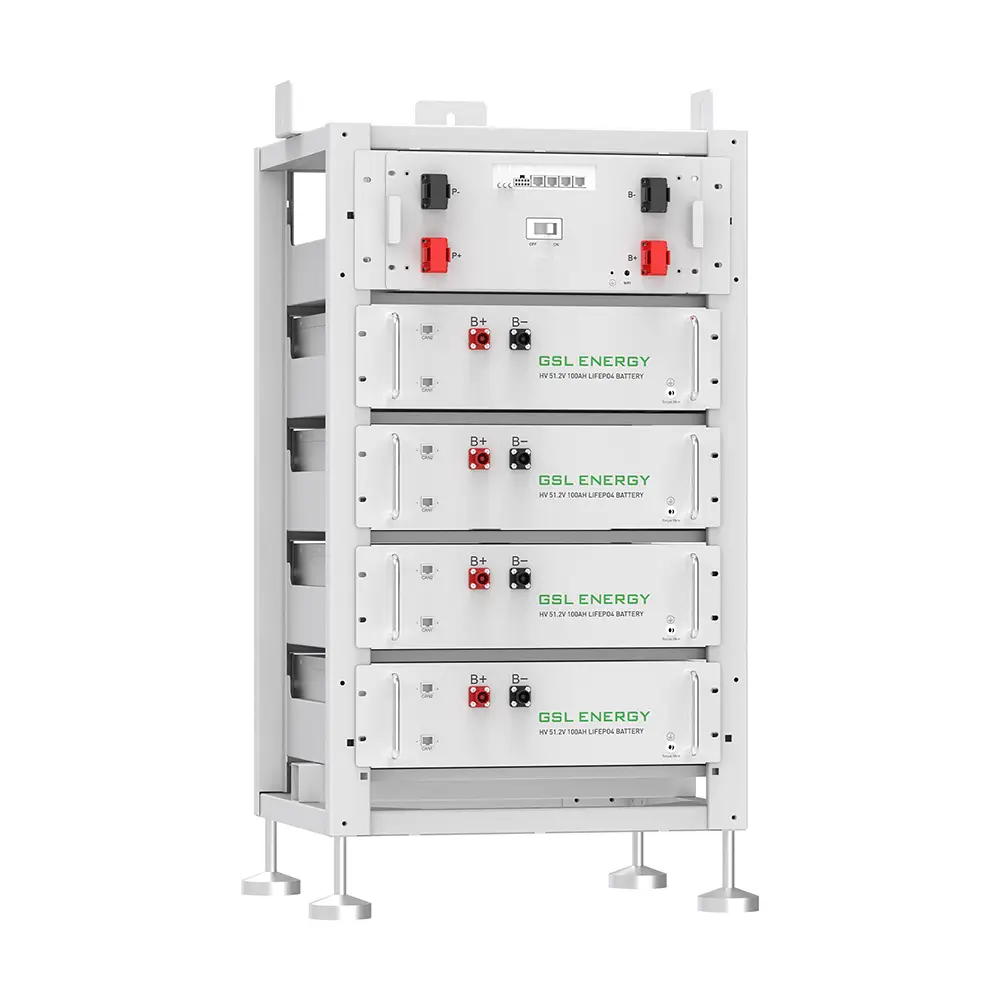

Sistema de almacenamiento de energía de batería de 20kWh/30kWh/40kWh/50kWh/60kWh 204V/307V/409V/512V/614V
Especificaciones del producto
Especificaciones técnicas del sistema de baterías modulares de alto voltaje LiFePO4 GSL-HV51100, disponible en nueve configuraciones desde 20,48 kWh hasta 61,44 kWh.
| Modelo | GSL-R20K | GSL-R25K | GSL-R30K | GSL-R35K | GSL-R40K | GSL-R45K | GSL-R50K | GSL-R55K | GSL-R60K |
|---|---|---|---|---|---|---|---|---|---|
| Capacidad nominal | 20,48 kWh | 25,60 kWh | 30,72 kWh | 35,84 kWh | 40,96 kWh | 46,08 kWh | 51,20 kWh | 56,32 kWh | 61,44 kWh |
| Configuración de la batería | 64S1P | 80S1P | 96S1P | 112S1P | 128S1P | 144S1P | 160S1P | 176S1P | 192S1P |
| Voltaje nominal | 204.8V | 256V | 307.2V | 358.4V | 409.6V | 460.8V | 512V | 563.2V | 614.4V |
| Rango de voltaje de funcionamiento | 179.2–230.4V | 224–288V | 268.8–345.6V | 313.6–403.2V | 358.4–460.8V | 403.2–518.4V | 448–576V | 492.8–633.6V | 537.6–691.2V |
| Número de módulos de batería | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Peso del sistema | 201,4 kg | 268 kg | 309,6 kg | 351,2 kg | 392,8 kg | 434,4 kg | 499 kg | 540,6 kg | 582,2 kg |
| Dimensiones (Ancho × Profundidad × Alto) | 553 × 503 × 1011 mm | 553 × 503 × 1620 mm | 553 × 503 × 1620 mm | 553 × 503 × 1620 mm | 553 × 503 × 1620 mm | 553 × 503 × 2230 mm | 553 × 503 × 2230 mm | 553 × 503 × 2230 mm | 553 × 503 × 2230 mm |
| Especificaciones comunes de la batería | |
| Módulo de batería | GSL-HV51100, 5,12 kWh / 51,2 V / 100 Ah |
| Química de las baterías | Fosfato de hierro y litio (LiFePO4) |
| Corriente de trabajo nominal | 100A |
| Corriente máxima de carga/descarga | 125A a 25°C durante 5 segundos |
| Comunicación | CAN / TCP/IP |
| Temperatura de carga | De 0 °C a 55 °C |
| Temperatura de descarga | De -20 °C a 60 °C |
| Clasificación de la carcasa | IP20 |
| Método de instalación | Instalación de pie en interiores |
| Ciclo de vida | 6.500 ciclos |
| Garantía del producto | 10 años |
| Tasa de autodescarga del módulo | ≤3,5% al mes a 25°C |
| Sistemas paralelos máximos | Hasta 5 sistemas de baterías completos |
Las especificaciones están sujetas a cambios como parte de la mejora continua del producto. La configuración final del sistema debe confirmarse de acuerdo con el inversor o PCS seleccionado, el protocolo de comunicación y los requisitos del proyecto.
Características principales y ventajas del proyecto
Una plataforma de baterías de alto voltaje flexible, desarrollada para integradores de sistemas, instaladores solares, distribuidores y propietarios de proyectos que requieren almacenamiento de energía escalable y una implementación de proyectos simplificada.
Nueve configuraciones de sistema estándar
Nueve configuraciones de batería, desde 20,48 kWh hasta 61,44 kWh, ofrecen a los equipos de proyecto mayor flexibilidad que un armario de capacidad fija. La batería se puede seleccionar según la capacidad energética requerida, la duración de la autonomía y la tensión de funcionamiento del inversor.
Emparejamiento más sencillo de inversores de alto voltaje
El amplio rango de voltaje del sistema permite a los instaladores seleccionar una configuración de batería que se ajuste mejor al rango de funcionamiento en CC de los inversores híbridos de alto voltaje y los equipos PCS compatibles.
Ampliable a medida que crece la demanda del proyecto.
Se pueden integrar hasta cinco sistemas de baterías completos en paralelo. Esto ofrece una vía de expansión práctica para proyectos que prevén un aumento futuro en el consumo de electricidad, la generación de energía solar o las necesidades de energía de respaldo.
Instalación y servicio a nivel de módulo
Los módulos de batería estandarizados de 3U simplifican el transporte, el montaje en rack y el mantenimiento del sistema. Los módulos individuales permanecen accesibles, lo que reduce la complejidad operativa asociada al mantenimiento de un armario de baterías totalmente integrado.
Protección inteligente de la batería
El sistema BMS integrado monitoriza el voltaje, la corriente y la temperatura de la batería, a la vez que proporciona protección contra sobrecarga, sobredescarga, sobrecorriente, cortocircuito y temperaturas de funcionamiento anormales.
Química estable de las baterías de LiFePO4
La química del fosfato de hierro y litio proporciona características térmicas estables y un rendimiento a largo plazo para el almacenamiento estacionario de energía solar, el ciclo diario y las aplicaciones de energía de respaldo.
Comunicación para la integración de sistemas
La comunicación CAN y TCP/IP permite el intercambio de datos con inversores, equipos PCS y plataformas de gestión energética compatibles. La compatibilidad de la comunicación puede confirmarse antes de la entrega del proyecto.
Ingeniería de proyectos y soporte OEM
GSL ENERGY ofrece soporte para la configuración de baterías, la compatibilidad de la comunicación con el inversor, el diseño del sistema y los requisitos de OEM/ODM para distribuidores, instaladores, contratistas EPC y proveedores de soluciones energéticas.
Nota sobre la configuración del proyecto: La selección de la batería debe basarse en el rango de voltaje del inversor o del PCS, el protocolo de comunicación, la carga máxima, la duración de respaldo requerida y la capacidad de expansión prevista. GSL ENERGY puede brindar asistencia para la configuración antes de la cotización y la confirmación del pedido.
Aplicaciones de baterías de alto voltaje
El GSL-HV51100 se puede configurar para proyectos residenciales, comerciales y fuera de la red que requieran un voltaje de sistema más alto, capacidad de batería modular y expansión futura.
Almacenamiento de energía solar residencial
Almacene el excedente de energía solar generada en el tejado para su uso nocturno, reduzca el consumo de electricidad de la red y mejore el autoconsumo solar del hogar.
Energía de respaldo para toda la casa
Proporciona soporte a las cargas domésticas críticas durante los cortes de energía cuando se integra con un inversor híbrido compatible y un circuito de respaldo diseñado correctamente.
Almacenamiento de energía comercial a pequeña escala
Proporcionar almacenamiento de energía solar, soporte para picos de demanda y energía de respaldo para oficinas, tiendas, talleres y otras pequeñas instalaciones comerciales.
Granjas y propiedades rurales
Almacenar energía solar para el control del riego, la iluminación, la refrigeración, las comunicaciones y las cargas eléctricas esenciales en zonas rurales.
Hoteles y casas de huéspedes
Mejorar el aprovechamiento de la energía solar y mantener determinadas cargas de iluminación, comunicación, seguridad y servicios durante las interrupciones de la red eléctrica.
Sistemas fuera de la red y de microrredes
Integrar la generación de energía solar, el almacenamiento en baterías y equipos de conversión de energía compatibles para propiedades remotas y microrredes locales.
¿Esta batería es adecuada para su proyecto?
Esta batería de alto voltaje con clasificación IP20 está diseñada para instalación protegida en interiores. La selección final debe basarse en el rango de voltaje del inversor, el protocolo de comunicación, la carga máxima, la duración de respaldo requerida y el espacio de instalación disponible.
Cómo seleccionar la configuración de batería adecuada
La capacidad de la batería por sí sola no determina el modelo correcto. Es necesario evaluar conjuntamente la tensión del sistema, el rango de funcionamiento del inversor, el perfil de carga y la duración de la batería de respaldo requerida.
Confirme el inversor o PCS
Verifique el modelo del equipo, el rango de voltaje de funcionamiento de CC, la corriente máxima de la batería y el protocolo de comunicación compatible.
Calcular la energía necesaria
Identifique las cargas críticas, la potencia de funcionamiento y el tiempo de respaldo necesario para estimar la energía de la batería requerida para el proyecto.
Comprobar la potencia de carga y descarga
Confirme que la corriente de la batería, la potencia del inversor y la carga máxima prevista coinciden correctamente tanto en el funcionamiento conectado a la red como en el de respaldo.
Planificar la expansión futura
Antes de confirmar la configuración inicial del sistema, tenga en cuenta los aumentos previstos en la capacidad solar, las cargas operativas o los requisitos de respaldo.
Información necesaria para la selección del sistema
Proporcionar datos completos del proyecto permite al equipo de ingeniería recomendar el voltaje de la batería, la cantidad de módulos y la capacidad del sistema adecuados.
Preguntas frecuentes
Información clave para la selección, instalación e integración del sistema de baterías de alto voltaje GSL-HV51100.
¿Qué capacidades están disponibles en esta serie de baterías?
La serie está disponible en nueve capacidades nominales: 20,48 kWh, 25,60 kWh, 30,72 kWh, 35,84 kWh, 40,96 kWh, 46,08 kWh, 51,20 kWh, 56,32 kWh y 61,44 kWh.
¿Cómo está configurada la capacidad del sistema?
Cada módulo de batería 3U proporciona 5,12 kWh a 51,2 V y 100 Ah. Se conectan de cuatro a doce módulos en serie para crear la tensión del sistema y la capacidad nominal requeridas.
¿Se pueden conectar varios sistemas de baterías en paralelo?
Sí. Se pueden conectar en paralelo hasta cinco sistemas de baterías completos. Cinco sistemas GSL-R60K proporcionan una capacidad nominal combinada de hasta 307,2 kWh.
¿La batería es compatible con todos los inversores de alto voltaje?
No. La compatibilidad depende del rango de voltaje CC del inversor, el límite de corriente, el protocolo de comunicación y la estrategia de control de la batería. Se recomienda confirmar el modelo del inversor o del PCS antes de realizar el pedido.
¿Qué interfaces de comunicación son compatibles?
La especificación actual del producto incluye comunicación CAN y TCP/IP. La compatibilidad del protocolo con el inversor, el PCS o la plataforma de gestión de energía seleccionados debe confirmarse durante el diseño del sistema.
¿Se puede instalar la batería en exteriores?
El sistema cuenta con un grado de protección IP20 y está diseñado para su instalación en interiores protegidos. Los proyectos en exteriores requieren una carcasa o sala de equipos adecuada y protegida contra la intemperie.
¿Puede funcionar la batería en climas fríos?
La temperatura de descarga permitida es de -20 °C a 60 °C. La carga está permitida entre 0 °C y 55 °C. Es posible que se requieran condiciones de instalación con control de temperatura cuando la temperatura ambiente sea inferior a 0 °C.
¿Qué garantía se ofrece?
El sistema de baterías se suministra con una garantía de 10 años, sujeta a las condiciones de garantía aplicables, la configuración del sistema aprobada y los requisitos operativos especificados.
Soporte para la configuración del proyecto
Configure la batería de alto voltaje adecuada para su proyecto.
Envíenos el modelo de su inversor, la capacidad de batería requerida, la carga máxima, la duración de la batería de respaldo y las condiciones de instalación. GSL ENERGY le ayudará a confirmar la configuración de voltaje adecuada, la cantidad de módulos, el protocolo de comunicación y el plan de expansión.
| Modelo no |
GSL-R20K
| GSL-R30K | GSL-R40K | GSL-R50K |
GSL-R60K
|
Capacidad nominal
| 20.48kWh | 30.72kWh | 40.96kWh | 51.20kWh | 61.44kWh |
Coincidencia de células
|
64S1P
|
96S1P
| 128S1P | 160S1P |
192S1P
|
Rango de voltaje de trabajo |
176-230.4V
|
268.8-345.6V
|
358.4-460.8V
| 448-576V |
537.6-691.2V
|
Voltaje nominal
| 204.8V |
307.2V
|
409.6V
|
512V
| 614.4V |
Peso
|
396.4 kg
| 479.6 kg | 562.8kg |
646kg
| 729.2kg |
Dimensión (wxdxh)
|
553*503*1011mm
| 553*503*1620mm | 553*503*1620mm | 553*503*2230mm | 553*503*2230mm |
Tipo de batería
|
LFP (Lifepo4)
| ||||
Corriente de trabajo nominal
| 100A | ||||
Puerto de comunicación
|
CAN/RS485
| ||||
Rango de temperatura de trabajo
|
Carga: 0-55 ° C/descarga: -20-55 ° C
| ||||
Impermeable
|
IP20
| ||||
Método de instalación
|
De piso
| ||||
Vida en bicicleta
|
10 años
| ||||
Corriente de carga máxima/descarga (@25°C,5S) |
150A
| ||||
Tasa de descarga del módulo
|
≤3.5%/month/@25°C
| ||||
