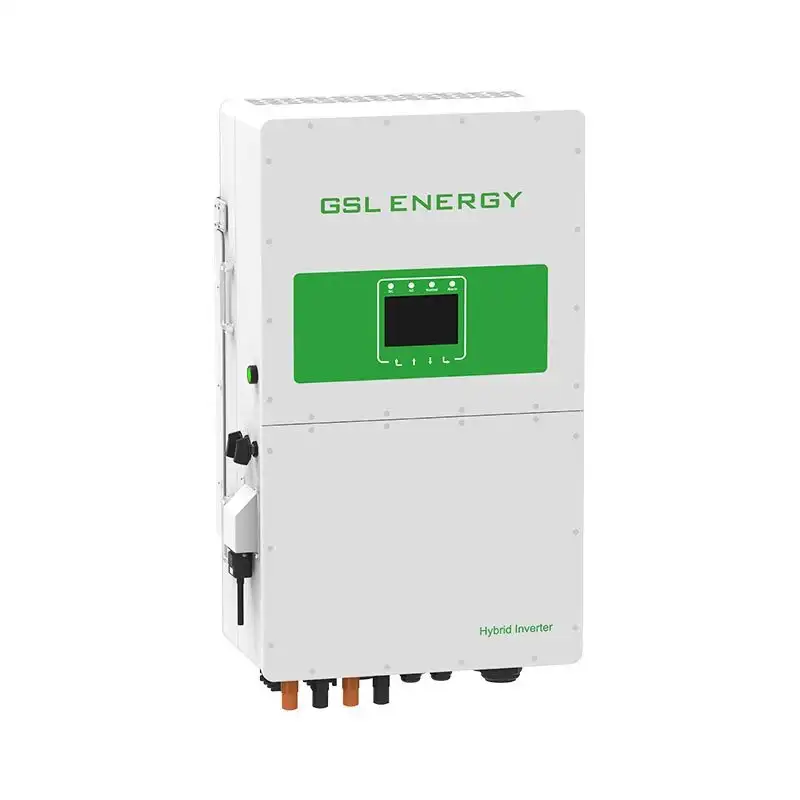

Hochspannungs-3-Phasen-Hybrid-Wechselrichter GSL-29.9/ 30/ 40/ 50KHV-3PH 1

Hochspannungs-3-Phasen-Hybrid-Wechselrichter GSL-29.9/ 30/ 40/ 50KHV-3PH 2

Hochspannungs-3-Phasen-Hybrid-Wechselrichter GSL-29.9/ 30/ 40/ 50KHV-3PH 3

Hochspannungs-3-Phasen-Hybrid-Wechselrichter GSL-29.9/ 30/ 40/ 50KHV-3PH

Die Hauptaufgabe eines netzgebundenen Wechselrichters besteht darin, den von der PV-Anlage erzeugten Gleichstrom in nutzbaren Wechselstrom umzuwandeln. Hybrid-Wechselrichter gehen noch einen Schritt weiter und arbeiten auch mit Batterien, um überschüssigen Strom zu speichern. In Entwicklungsländern sind Hybrid-Wechselrichter eher notwendig, um schwache oder intermittierende Netze oder einen Mangel an Netzstrom insgesamt auszugleichen

Anfrage

download

GSL Energy Three Phase GSL-29

Eine Rezension schreiben

Modell	GSL-29.9KHV-3PH	GSL-30KHV-3PH	GSL-35KHV-3PH	GSL-40KHV-3PH	GSL-50KGV-3PH
Batterieeingangsdaten
Batterietyp	Li-Ion
Batteriespannungsbereich (V)	160~800
Max. Ladestrom (A)	50+50
Max. Entladestrom (A)	50+50
Anzahl der Batterieeingänge	2
Ladestrategie für Li-on-Akkus	Selbstanpassung an BMS
PV-String-Eingangsdaten
max. PV -Zugangsleistung (W)	59800	60000	70000	80000	100000
max. PV-Eingangsleistung (W)	47840	48000	56000	64000	80000
max. PV-Eingangsspannung (V)	1000
Startspannung (V)	180
MPPT-Spannungsbereich (V)	150-850
Bewertung PV -Eingangsspannung (V)	600
max. Betriebs-PV-Eingangsstrom (A)	36+36+36			36+36+36+36
max. Eingangskurzschlussstrom (A)	55+55+55			55+55+55+55
Anzahl der MPPT-Tracker/ Nr. String MPP Tracker	3/2+2+2			4/2+2+2+2
AC -Eingangs-/Ausgangsdaten
Nennwechselstromeingang/Ausgang Wirkliche Leistung (W)	29900	30000	35000	40000	50000
max. Wechselstromeingang/Ausgang scheinbare Leistung (VA)	29900	33000	38500	44000	55000
Nennwechselstrom-/Ausgangsstrom (a)	45.4/43.4	45.5/43.5	53.1/50.8	60.7/58	75.8/72.5
max. Wechselstromeingang/Ausgangsstrom (a)	45.4/43.4	50/47.9	58.4/55.8	66.7/63.8	83.4/79.8
max. Kontinuierliches Wechselstromdurchgang (Netz zu Belastung) (a)	200
Spitzenleistung (außerhalb des Netzes) (W)	1,5-fache Nennleistung, 10 S
Leistungsfaktor-Einstellbereich	0,8 führt zu 0,8 Verzögerung
Nenneingangs-/Ausgangsspannung/Bereich (V)	220/380 V, 230/400 V 0,85 Un-1,1 Un
Nenneingangs-/Ausgangsnetzfrequenz/-bereich (Hz)	50/45-55, 60/55-65
Netzanschlussformular	3L+N+PE
Gesamte harmonische Verzerrung des Stroms THDi	<3 % (der Nennleistung)
Gleichstromkomponente des Netzes	<0,5 % In
Effizienz
max. Effizienz	97.60%
Euro-Effizienz	97.00%
MPPT-Effizienz	＞99.00%
Geräteschutz
Integriert	DC-Polaritäts-Verpolungsschutz, AC-Ausgangs-Überstromschutz AC-Ausgangs-Überspannungsschutz, AC-Ausgangs-Kurzschlussschutz, Wärmeschutz DC-Klemmenisolationsimpedanzüberwachung, DC-Komponentenüberwachung, Erdschlussstromüberwachung Stromnetzüberwachung, Inselschutzüberwachung, Erdschlusserkennung, DC Eingangsschalter-Überspannungs-Lastabfallschutz, Fehlerstromerkennung (RCD), Überspannungsschutzstufe
Überspannungsschutzstufe	TYPE II(DC), TYPE II(AC)
Schnitts telle
Kommunikation schnitts telle	RS485, RS232, CAN
Überwachungsmodus	GPRS/WiFi/Bluetooth/4G/LAN (optional)
Allgemeine Daten
Betriebstemperaturbereich (℃)	-40~60℃, >Leistungsminderung um 45℃
Zulässige Luftfeuchtigkeit	0-100%
Zulässige Höhe	2000m
Lärm	≤65 dB(A)
Schutzart (IP).	IP65
Wechselrichtertopologie	Nicht isoliert
Überspannungskategorie	OVC II(DC), OVC III(AC)
Schrankgröße (BxHxT mm)	527×894×294 (ohne Anschlüsse und Halterungen)
Gewicht (kg)	80
Art der Kühlung	Intelligente Luftkühlung
Garantie	5 Jahre/10 Jahre Die Garantiezeit hängt vom endgültigen Installationsort des Wechselrichters ab. Weitere Informationen finden Sie in der Garantierichtlinie
Netzregulierung	IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105
Sicherheits-/EMV-Standard	IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2

Bitte kontaktieren Sie uns!

Wir servieren Ihnen die besten Produkte zu den beliebtesten Preisen

Modell	GSL-29.9KHV-3PH	GSL-30KHV-3PH	GSL-35KHV-3PH	GSL-40KHV-3PH	GSL-50KGV-3PH
Batterieeingangsdaten
Batterietyp	Li-Ion
Batteriespannungsbereich (V)	160~800
Max. Ladestrom (A)	50+50
Max. Entladestrom (A)	50+50
Anzahl der Batterieeingänge	2
Ladestrategie für Li-on-Akkus	Selbstanpassung an BMS
PV-String-Eingangsdaten
Max. DC-Eingangsleistung (W)	38870	39000	45500	52000	65000
Max. DC-Eingangsspannung (V)	1000
Startspannung (V)	180
MPPT-Bereich (V)	150-850
Nenn-DC-Eingangsspannung (V)	600
max. Betriebs-PV-Eingangsstrom (A)	36+36+36			36+36+36+36
max. Eingangskurzschlussstrom (A)	55+55+55			55+55+55+55
Anzahl der MPPT-Tracker/ Anzahl der Strings pro MPPT-Tracker	3/2+2+2			4/2+2+2+2
AC-Ausgangsdaten
Nenn-AC-Ausgangsleistung und USV-Leistung (W)	29900	30000	35000	40000	50000
max. AC-Ausgangsleistung (W)	29900	33000	38500	44000	55000
AC-Ausgangsnennstrom (A)	37.9/36.3	45.5/43.5	53.1/50.8	60.7/58	75.8/72.5
max. AC-Ausgangsnennstrom (A)	45.4/43.4	50/43.5	58.4/55.8	66.7/63.8	83.4/79.7
max. Dreiphasiger unsymmetrischer Ausgangsstrom (A)	60	60	60	70	83.3
max. Kontinuierlicher AC-Passthrough (A)	200
Spitzenleistung (netzunabhängig)	1,5-fache Nennleistung, 10 S
Leistungsfaktor-Einstellbereich	0,8 führt zu 0,8 Verzögerung
Nenneingangs-/Ausgangsspannung/Bereich (V)	220/380 V, 230/400 V 0,85 Un-1,1 Un
Nenneingangs-/Ausgangsnetzfrequenz/-bereich (Hz)	50/45-55, 60/55-65
Netzanschlussformular	3L+N+PE
Gesamte harmonische Verzerrung des Stroms THDi	<3 % (der Nennleistung)
Gleichstromkomponente des Netzes	<0,5 % In
Effizienz
max. Effizienz	97.60%
Euro-Effizienz	97.00%
MPPT-Effizienz	99.00%
Geräteschutz
Integriert	DC-Polaritäts-Verpolungsschutz, AC-Ausgangs-Überstromschutz AC-Ausgangs-Überspannungsschutz, AC-Ausgangs-Kurzschlussschutz, Wärmeschutz DC-Klemmenisolationsimpedanzüberwachung, DC-Komponentenüberwachung, Erdschlussstromüberwachung Stromnetzüberwachung, Inselschutzüberwachung, Erdschlusserkennung, DC Eingangsschalter-Überspannungs-Lastabfallschutz, Fehlerstromerkennung (RCD), Überspannungsschutzstufe
Überspannungsschutzstufe	TYPE II(DC), TYPE II(AC)
Schnitts telle
Kommunikation schnitts telle	WIFI, RS485, CAN
Allgemeine Daten
Betriebstemperaturbereich (℃)	-40~60℃, >Leistungsminderung um 45℃
Zulässige Luftfeuchtigkeit	0-100%
Zulässige Höhe	2000m
Lärm	≤65 dB(A)
Schutzart (IP).	IP65
Wechselrichtertopologie	Nicht isoliert
Überspannungskategorie	OVC II(DC), OVC III(AC)
Schrankgröße (BxHxT mm)	527×894×294 (ohne Anschlüsse und Halterungen)
Gewicht (kg)	80
Art der Kühlung	Intelligente Luftkühlung
Garantie	5 Jahre/10 Jahre Die Garantiezeit hängt vom endgültigen Installationsort des Wechselrichters ab. Weitere Informationen finden Sie in der Garantierichtlinie
Netzregulierung	IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105
Sicherheits-/EMV-Standard	IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2
